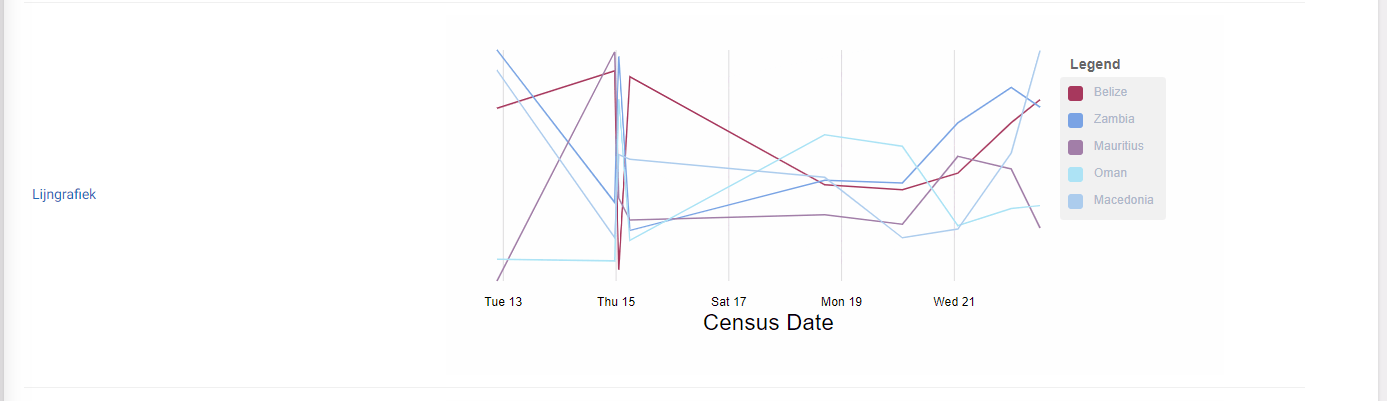

Linjediagram

Detta widget används för att visa ett standard linjediagram.

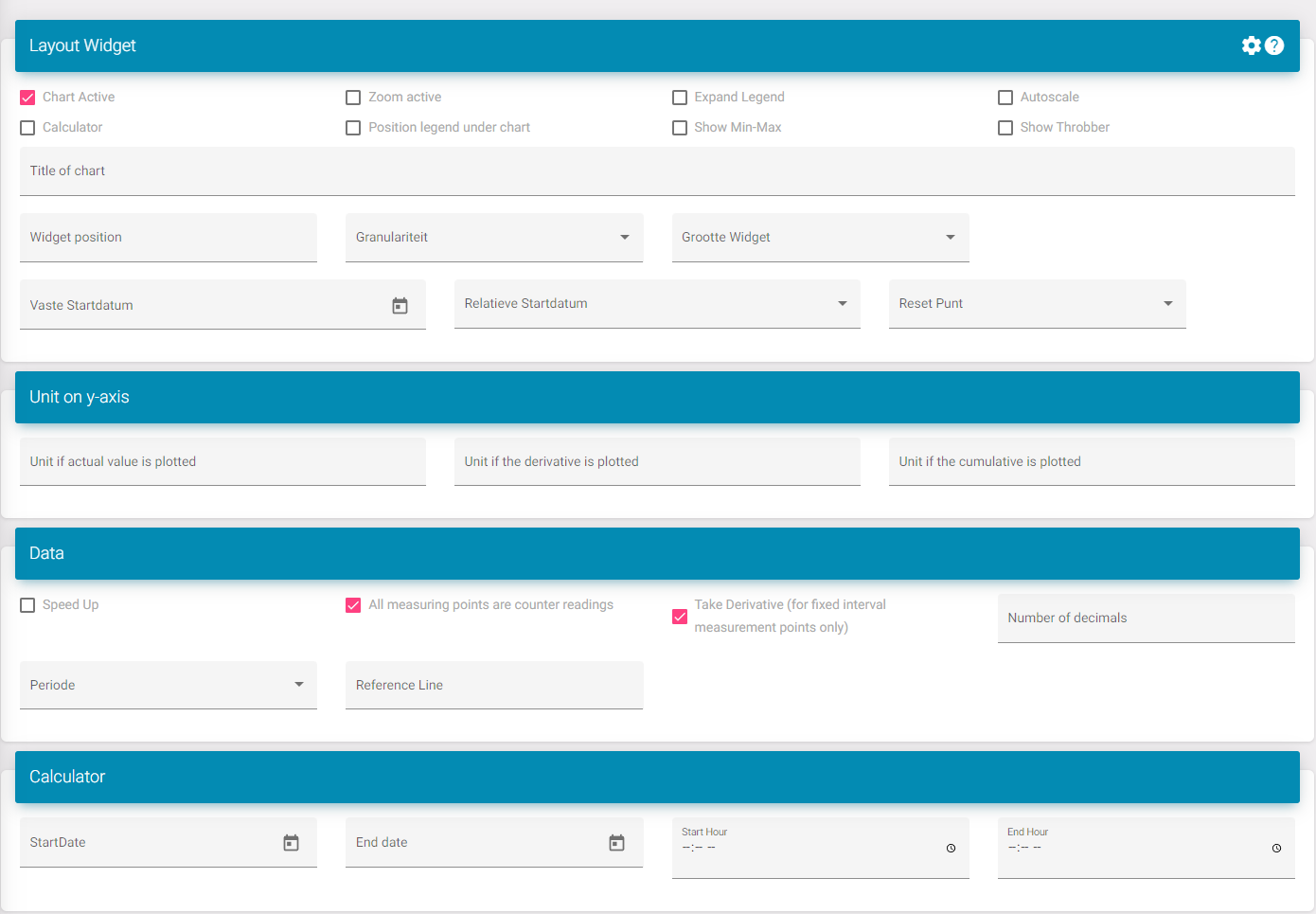

Inställningar

Diagram aktivt: Aktiverar widgeten i instrumentpanelen.

Zoom aktivt: Lägger till en bar under grafen där du kan välja ett område att zooma in på. Du kan sedan dra detta.

Utöka legend: Detta ökar utrymmet under widgeten så att fler datapunkter blir synliga utan en rullningsfält.

Kalkylator: Lägger till ett nytt fält till linjediagrammet. Här kan du hitta min, max och medelvärde för varje datapunkt. Detta kan konfigureras längst ner på sidan, så jag kommer inte att förklara det separat. Detta är för att konfigurera vilken period som beaktas vid beräkningarna. Detta medföljer även en knapp bredvid nedladdningsknappen för att visa detta för den aktuellt valda perioden och den tillagda omkalibreringen som gjorts för att visa det i grafen. Kalkylatorn längst ner kommer att ta den råa datan från mätningen.

Positionera legend under diagram: Detta placerar legend under grafen om detta önskas.

Visa min-max: Detta visar min och max för varje mätning.

Visa laddningsikon. Du kan aktivera detta om du vill se laddningsikonen när ny data skickas till portalen.

Titel: Detta är titeln på widgeten.

Widgetposition: Detta är positionen för widgeten i listan på instrumentpanelen.

Widgetstorlek: Detta är om du vill se flera widgets bredvid varandra.

För att veta vad du ska välja behöver du se instrumentpanelen som 12 divisioner. Här är en lista för att se hur många divisioner en storlek tar:

XXL: Full storlek / standard; 12/12

XL: 10/12

L: 8/12

M: Halv; 6/12

S: 4/12

XS: 2/12

Ställ in startdatum: Detta ställer in startdatum så att när du laddar detta diagram kommer det alltid att starta på det datumet.

Relativt startdatum: Detta gör att du kan se till exempel: förra veckans data. Utan att du alltid behöver trycka på knappen för att gå tillbaka.

Enheter på y-axeln: Detta redigerar enhetsvärdet när förhållandena som beskrivs i fälten är uppfyllda.

Alla mätpunkter är avläsningar från mätare: Om du väljer detta kommer du att se en ny knapp för att beräkna värden baserat på avläsningen från mätaren.

Ta derivata: Detta fungerar om alternativet ovan är aktiverat. Detta beräknar då värdena redan utan att du behöver trycka på knappen.

Antal decimaler: Här kan du välja hur många decimaler som visas.

Period: Välj vad den standardperioden är när instrumentpanelen laddas. Ex. Månad så att när du öppnar instrumentpanelen behöver du inte redigera den så att den visar data för en månad.

Referenslinje: Detta kommer att ta ett värde och skapa en linje på diagrammet. Detta kan också användas för att ställa in max för y-axeln (diagrammet kommer att skalas till där referenspunkten är. Om värdena är större än referenslinjen kommer detta inte att ske).

Kalkylator: Här kan du konfigurera datumet för kalkylatorn längst ner om detta alternativ är aktiverat.
